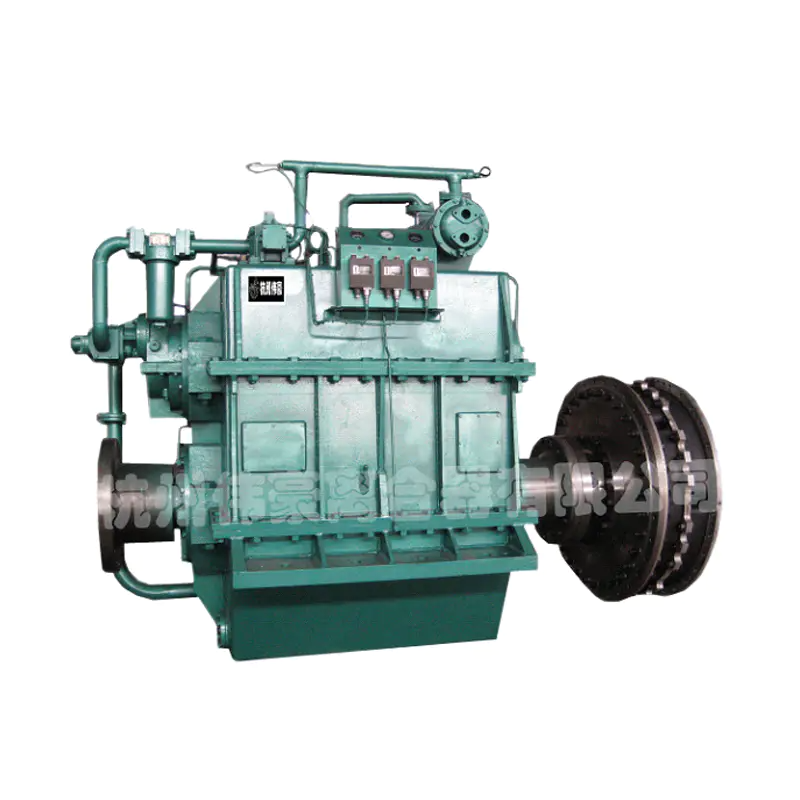

Kompressorin vaihdelaatikkojen valinta- ja valmistusprosessi

1. Materiaalin valinta
Tavalliset materiaalit
Kompressorin vaihdelaatikko Yleensä käyttää erilaisia ​​materiaaleja erilaisten sovellusskenaarioiden tarpeiden tyydyttämiseen. Yleisiä materiaaleja ovat:
Terässeokset: kuten 8620 ja 9310, näillä materiaaleilla on erinomainen lujuus- ja kulutuskestävyys, joka sopii korkean kuormituksen ja korkean kysynnän sovellusskenaarioihin.
Valurauta: Valuraudan vaihdetta käytetään laajasti niiden korkean kustannustehokkuuden, hyvän iskunkestävyyden ja erinomaisen iskunvaimennuksen suorituskyvyn vuoksi.
Muovit: kuten polyamidi (PA) ja polykarbonaatti (PC), näillä materiaaleilla on alhainen kohina, korroosionkestävyys ja kevyt, jotka sopivat meluherkkiin tai painoa vähentävään tilaisuuteen.
Komposiitit: kuten hiilikuituvahvistettu hartsi (CFRP), tämä materiaali ylläpitää suurta lujuutta ja jäykkyyttä samalla kun painoa, joka sopii huippuluokan tai erityissovelluksiin.
Lämmönkäsittelyprosessi
Materiaalin suorituskyvyn parantamiseksi vaihdelaatikon materiaalille altistetaan yleensä lämmönkäsittelyprosessit, kuten hiilihaku, sammutus ja karkaisu. Nämä prosessit voivat parantaa merkittävästi materiaalin kovuutta, kulumiskestävyyttä ja väsymystä.
Erityisten materiaalien käyttö
Joissain tapauksissa vaihdelaatikoissa käytetään myös erityisiä materiaaleja, kuten alumiinia, messinkiä tai ruostumattomasta teräksestä, joilla on hyvä lämmönjohtavuus ja korroosionkestävyys ja jotka sopivat tiettyihin teollisuusympäristöihin.

2. valmistusprosessi
Casting -prosessi
Casting on yleinen menetelmä, jota käytetään vaihdelaatikkojen valmistuksessa, erityisesti suurissa tai monimutkaisissa osiissa. Materiaali lämmitetään sulaan tilaan ja injektoidaan sitten muottiin, jäähdytys ja jähmettyminen perusmuodon muodostamiseksi. Tämä menetelmä soveltuu valuraudan tai valettujen alumiiniherkkasten tuotantoon.

Taontaprosessi
Taostaminen on menetelmä muodonmuutos metallia käyttämällä paineita halutun muodon ja ominaisuuksien saamiseksi. Taostamisprosessia käytetään usein korkean lujuuden seosteräsakselien ja hammaspyörien tuottamiseen.

Koneistus
Koneistus on tärkeä osa vaihdelaatikkojen valmistusta, mukaan lukien kääntäminen, jyrsintä, poraus ja hiominen. Näitä prosesseja käytetään hammaspyörän pinnan ja sisäisen rakenteen hienosäätöön sen tarkkuuden ja suorituskyvyn varmistamiseksi.

CNC -koneistus
CNC (tietokoneen numeerinen ohjaus) koneistus on erittäin tarkkaa valmistustekniikkaa, joka sopii kompleksin muotoisten vaihdelaatikkokomponenttien tuottamiseen. CNC-koneistus voi saavuttaa suuren tarkkuuden ja tiukan toleranssivaatimuksen, ja sitä käytetään laajasti pienen määrän tuotannossa tai prototyypin kehittämisessä.

3D -tulostustekniikka
3D -tulostustekniikkaa on käytetty viime vuosina vaihdelaatikkojen valmistuksessa, etenkin prototyyppien kehittämisessä ja pienissä erätuotannossa. 3D -tulostustekniikalla voidaan valmistaa nopeasti monimutkaiset sisäiset mekaaniset osat tai suuret kotelot.

Injektiomuovaus
Injektiomuovaus on yleinen menetelmä muoviset vaihdelaatikkokoteloiden tuottamiseksi. Termoplistit injektoidaan muottiin ja jäähdytetään ja jähmettyy osien muodostamiseksi. Tämä menetelmä sopii kevyiden ja matalan kohinan vaihdelaatikoiden tuottamiseen.

Modulaarinen kokoonpano
Modulaarinen kokoonpano on tehokas valmistusmenetelmä, joka hajottaa vaihdelaatikko useisiin moduuleihin riippumattomaan valmistukseen ja yhdistää ne sitten yhteen lopulliseen kokoonpanovaiheeseen. Tämä menetelmä voi vähentää prosessointipintaa, parantaa tarkkuutta ja vähentää tuotantokustannuksia.

3. vaihdelaatikkojen suunnittelu ja optimointi
Varustussuunnittelu
Vaihteet ovat vaihdelaatikoiden ydinkomponentteja, ja niiden suunnittelu vaikuttaa suoraan koko järjestelmän suorituskykyyn. Yleisiä vaihdetyyppejä ovat kannustavat vaihteet, kierteiset hammaspyörät ja kierteiset vaihteet. Kiertäviä hammaspyöriä käytetään laajasti kompressorin vaihdelaatikoissa niiden alhaisen melun ja suuren kuormituskapasiteetin vuoksi.

Vaihdesuhde ja voimansiirtohyötysuhde
Vaihdesuhde on tärkeä parametri vaihdelaatikkojen suunnittelussa, joka vaikuttaa suoraan voimansiirron tehokkuuteen ja lähtömomenttiin. API 613: n ja AGMA 2101 -standardien mukaan vaihdesuhde on yleensä alle 7: 1 tehokkaan toiminnan varmistamiseksi.

Voitelujärjestelmä
Voitelujärjestelmä on avain vaihdelaatikon normaaliin toimintaan. Voiteluöljyä ei käytetä vain vaihdelaatikon sisäisten komponenttien jäähdyttämiseen vain voiteluaineiden ja laakereiden voiteluun. Öljypumppu tarjoaa voitelun vaihdelaatikkoon sähköisesti tai mekaanisesti.

Värähtely ja melun hallinta
Vaihteistot voivat tuottaa tärinää ja melua toiminnan aikana. Melua ja tärinää voidaan vähentää tehokkaasti optimoimalla vaihteiden suunnittelu, valitsemalla sopivat materiaalit ja parantamalla valmistusprosesseja.

4. levitys ja huolto
Teollisuussovellus
Kompressorin vaihdelaatikkoa käytetään laajasti teollisuusalueilla, mukaan lukien ilmakompressorit, jäähdytysjärjestelmät ja kaasun puristus teollisuusprosesseissa. Sen korkea hyötysuhde ja luotettavuus ovat välttämättömiä koko järjestelmän stabiilille toiminnalle.

Ylläpito ja tarkastus
Säännöllinen tarkastus ja ylläpito ovat tärkeitä toimenpiteitä vaihdelaatikon pitkäaikaisen ja vakaan toiminnan varmistamiseksi. Yleisiä huoltotehtäviä ovat voiteluöljyn vaihtaminen, laakerin kulumisen tarkistus ja puhdistussuodattimet.
